電験三種やり直しノート #35

理論：電磁気：平行導体間の電磁力

解説

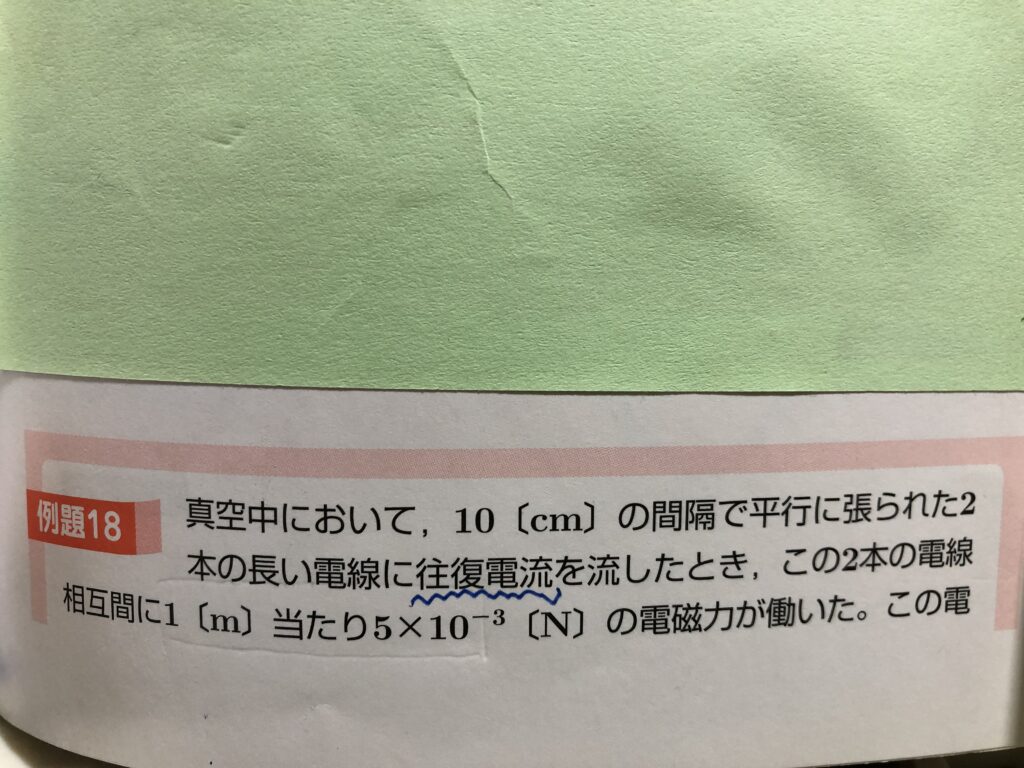

ノート図は、左が２本の導体を紙面に突き刺して見たもので、右がそのうち１本を側面から見たもの。往復電流とあるので２本の電流Ｉa とＩb は同じ大きさで逆向き（✖️印と・印）。

Ｉa により発生した磁界Ｈa がＩb にかかる。側面から見ると磁束Ｂa がＩb にかかるが、２本の導体は平行に張られているのでＢa とＩb の角度は９０° になる。
